Während der Arbeiten mit der Öldruckleitung am Steyr 288 habe ich festgestellt, dass die Verlegung der unterschiedlichen Leitungen durchaus eine gewisse Herausforderung ist, da diese so montiert werden müssen, dass sie nirgends unnötig anliegen, keinem anderen Bauteil im Weg sind und an den verschiedensten Stellen mit Schellen arritiert werden können.
Besonders die Schellen bereiten hier Kopfzerbrechen, sind diese anscheinend teilweise über die Jahre verloren gegangen. Es stellt sich daher die Frage, wo welche Schelle montiert gehört und wie diese eigentlich aussieht. Leider sind die Angaben im Ersatzteileverzeichnis hier nicht besonders hilfreich.

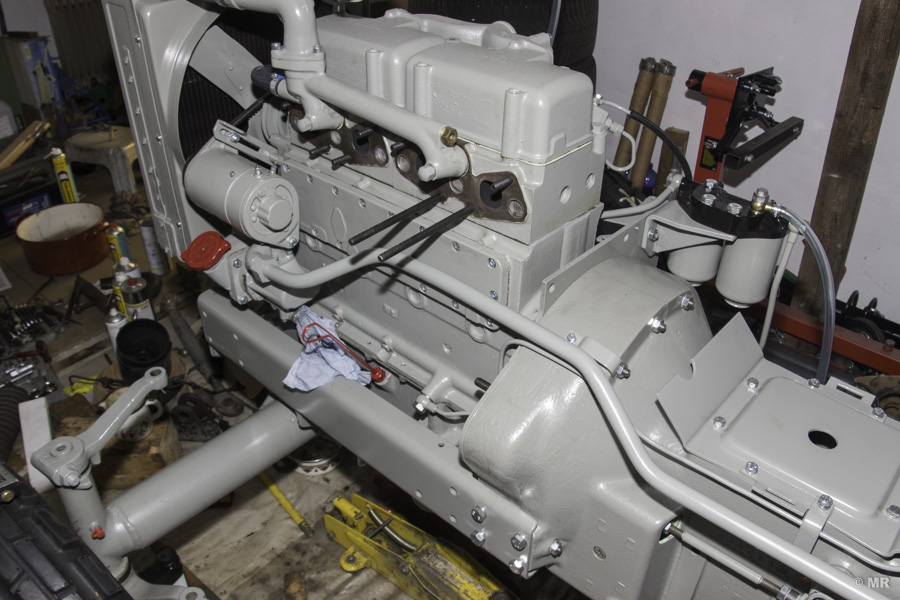

Eine der längsten, durchgehenden Leitungen ist die Saugleitung für den Hydraulikblock - sie reicht von der Hydraulikpumpe vorne am Motor bis zum hinteren Ende des Hydaulikblocks und weist mehrere Biegungen auf. Bei der Montage gibt es einige Schwierigkeiten.

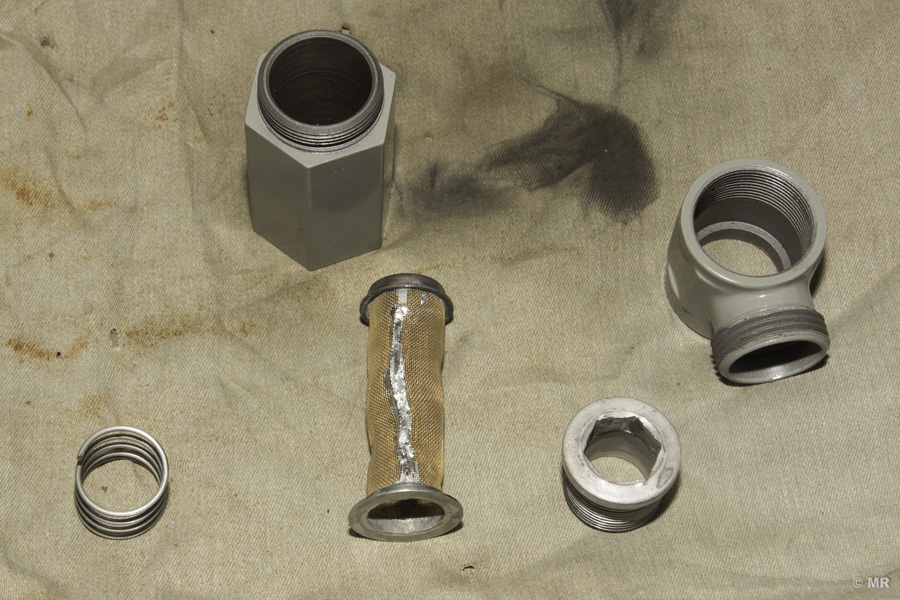

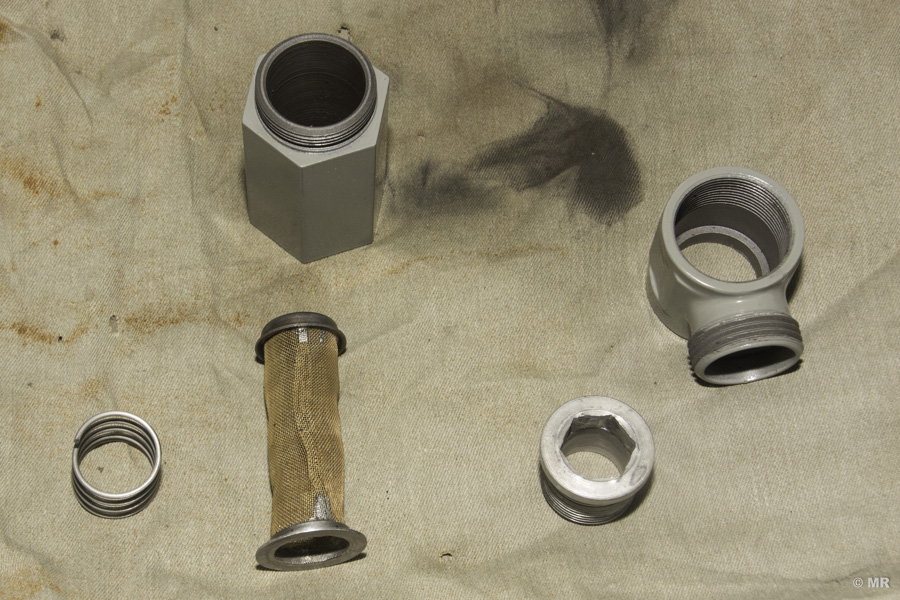

Zunächst sollte erwähnt werden, dass im Reparaturhandbuch empfohlen wird, am hinteren Ende der Leitung den Saugfilter (Serienausstattung ab Z3009) zu montieren. Das darin enthaltene Sieb habe ich nach der Reinigung am Stoß noch komplett verlötet, um einen Durchfluss des Hydrauliköls hier zu verhindern.

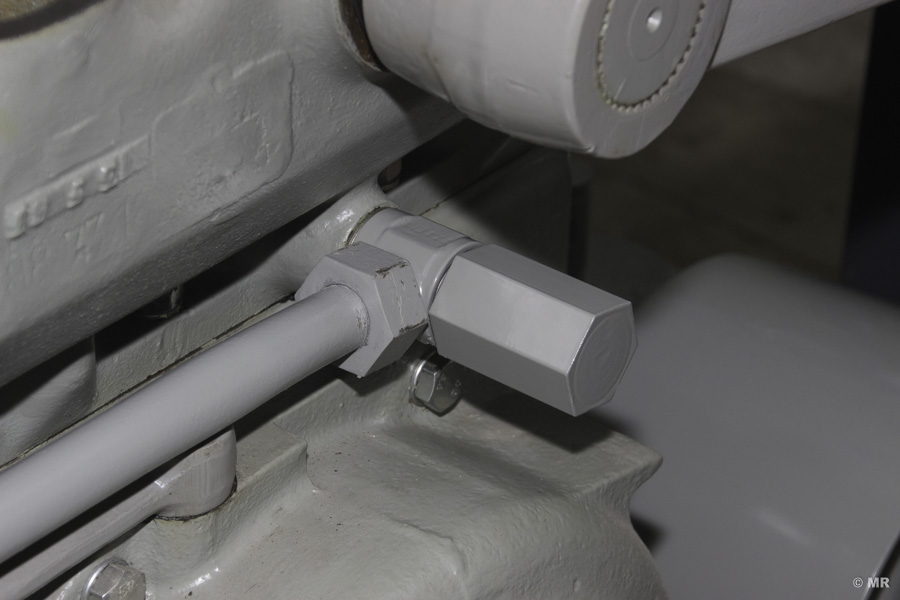

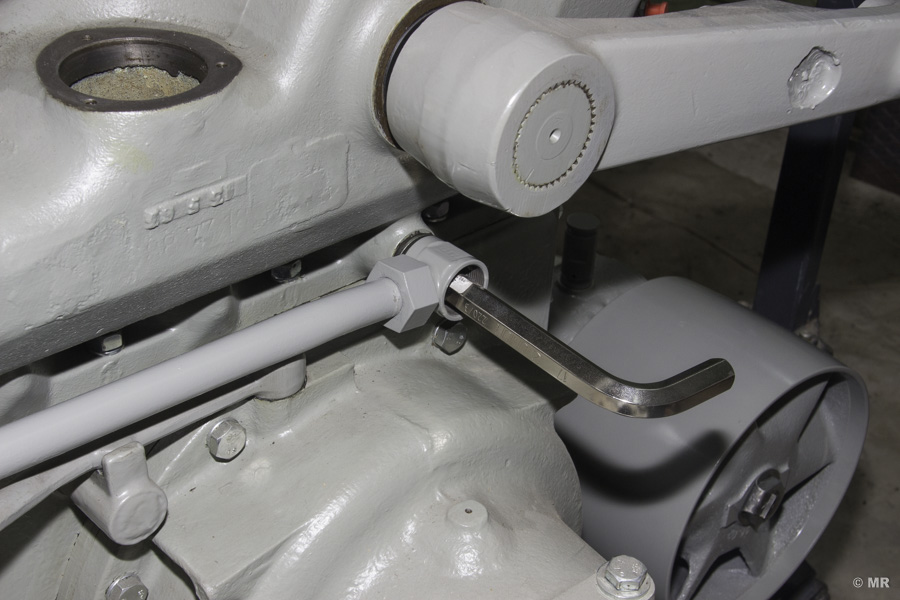

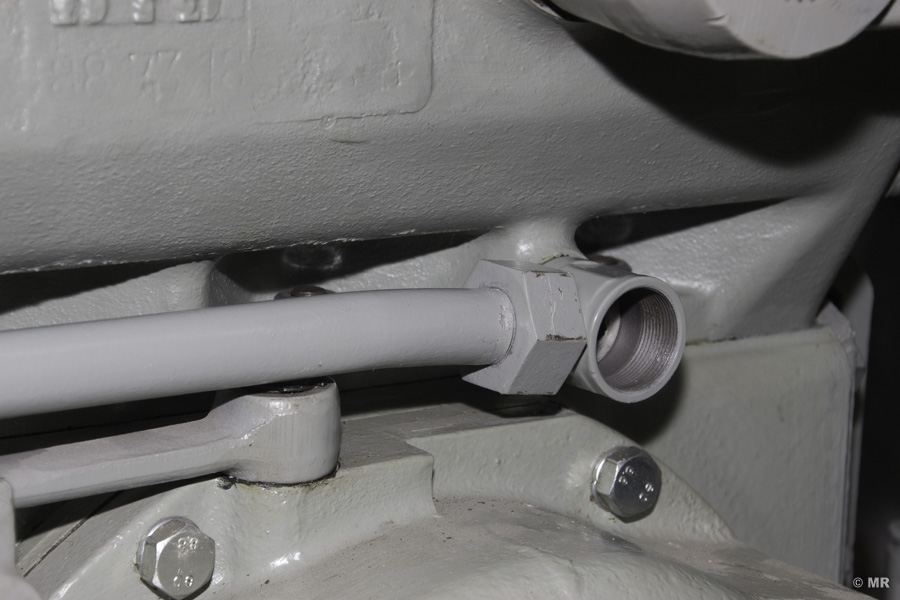

Um die Saugleitung nun zu montieren, muss diese zunächst an der Hydraulikpumpe (leicht) angeschraubt werden. Anschließend wird der Schwenkstutzen (Winkelverbindung zum Hydraulikblock) am Saugrohr verschraubt und erst dann der Schwenkstutzen mit der Bundschraube, welche durch den Schwenkstutzen geführt wird am Hydraulikblock verschraubt. Dazu ist ein Imbusschlüssel mit 17mm notwendig! Zum Schluss kann dann der Saugfilter aufgeschraubt werden. Auch hier habe ich anstelle der Kupfer-Dichtringe USIT-Ringe verbaut.

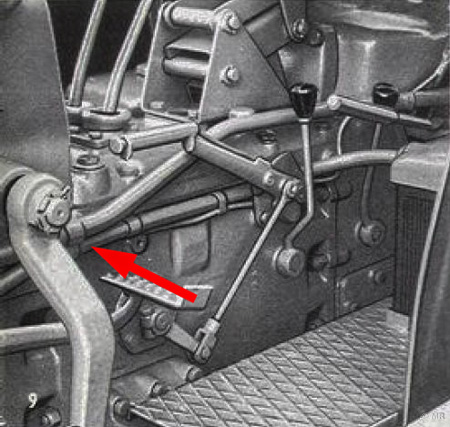

Durch vorsichtiges Drehen der Saugleitung kann diese so ausgerichtet werden, dass sie möglichst eng anliegt, aber gleichzeitig nirgends andere Baugruppen berührt. Einzig bei der Armaturenstütze ist mir dies nicht gelungen. Dort berührt die Saugleitung das Blech leicht, was aber anscheinend immer schon so war, da das Blech an eben dieser Stelle eine leichte Delle aufweist. Anderseits scheint die im Ersatzteileverzeichnis angeführte Schelle für die Saugleitung an genau dieser Stelle mit der Schraube der Armaturenstütze mitgeschraubt, also ein enges Anliegen durchaus gewünscht zu sein. Eine passende Schelle werde ich noch anfertigen.
